Montáž klinkerových termopanelů ™ROYAL FACADE
Technický katalog řešení systému fasádních termopanelů s klinkerovou dlažbou ™ROYAL FACADE
Návod na montáž klinkerových termopanelů ™ROYAL FACADE
І. ÚVOD
Při procesu zateplení fasád termopanely používáme předem schválené schémata rozmístění všech obkladových materiálů. Před zahájením montážních prací probíhá kvalitní příprava povrchu, který musí být suchý, očištěný od nečistot a rovný.
Za montáž odpovídá náš tým profesionálů, kteří vyjíždějí na místo s potřebným souborem nástrojů.
OBECNÁ DOPORUČENÍ VÝROBCE:
Montáž klinkerových termopanelů lze provádět kdykoliv během roku, takže neodkládejte zateplení fasády domu na příznivé počasí.
Používejte celoroční montážní pěnové lepidlo pouze při teplotě okolí od –10 do +35 stupňů Celsia.
Před volbou barvy spárovací hmoty a zahájením spárování vyzkoušejte malý roh nebo část termopanelu a počkejte několik dní, abyste si byli jisti výběrem.
Pokud je počasí pro spárování nevhodné, použijte na tmavé barvy místo vody akryl. Před zahájením prací se ale POVINNĚ poraďte s odborníkem našeho výrobního týmu ohledně správných poměrů.
Pro přesnější montáž a menší množství odpadu používejte schémata umístění termopanelů, poskytnutá manažerem (pokud byl výpočet plochy proveden výrobcem).
Před zahájením montáže zkontrolujte, zda jsou na fasádě odchylky (pokud ano, jaké), zda existují nějaké vystupující prvky a ověřte umístění plynové trubky (zda budou nutná přípravná opatření).
Pokud máte dotazy týkající se montáže, ať už předem nebo během prací, kontaktujte odborníka výrobce na čísle +380987774588, +380667774588.

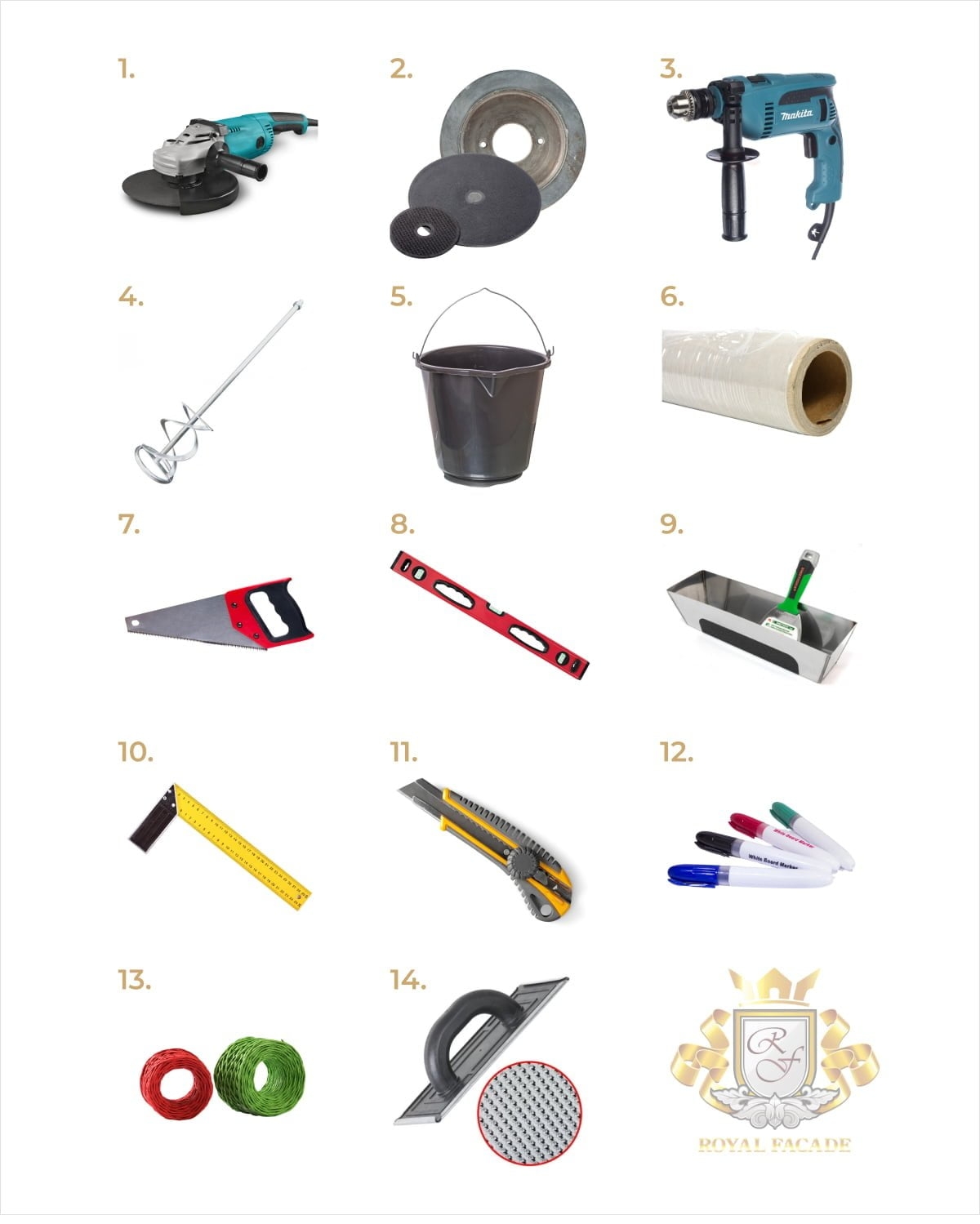

PRO MONTÁŽ TERMOPANELŮ BUDETE POTŘEBOVAT NÁSLEDUJÍCÍ NÁŘADÍ:
- Úhlová bruska
- Diamantový a brusný kotouč
- Příklepová vrtačka
- Míchací metla
- Kbelíky
- Polyethylenová fólie
- Pilka na dřevo
- Vodováha
- Nádoba s hladítkem na spárovací hmotu
- Úhelník
- Nůž
- Popisovač
- Stavební šňůra
- Struhadlo na vyrovnávání polystyrenu
II. TECHNOLOGICKÉ OPERACE INSTALACE TERMOPANELŮ
1. Příprava základu – vnějších stěn (s ohledem na DBN – Státní Stavební Normy). Pro kontrolu naši specialisté používají vodováhu. Díky tomu lze správně zvolit délku upevňovacích prvků.
POZOR! Klinkerové termopanely, jejichž montáž provádí profesionální tým nebo vlastníci prostor, lze předem skladovat jak uvnitř, tak venku. Je však nutné včas upozornit výrobce, protože existují dva typy dodání termopanely: s balením a bez.
Obr. 1. Stavební magnetický kuželový návštěvník
Doporučujeme zhlédnout video instrukci montáže klinkerové termopanely a zateplení fasády:
- Montáž startovního pozinkovaného profilu. Tento prvek pomůže vyloučit možnost hromadění vody a je také užitečný pro určení nulové linie.
- Procedura zateplení termopanely. Prezentovaná technologie montáže zahrnuje následující kroky – umístění panelů, vytyčení, vrtání a čištění otvorů, použití upevňovacích prvků, fixace konstrukce na stěně.
- Fugování nebo spárování spár. K tomu se používají speciální spárovací směsi, přičemž je nutné dodržovat pokyny výrobce směsí a také doporučení společnosti Royal Facade.
Pro vysoké energetické účinnosti je fixace panelů prováděna na stěně po předchozím vyrovnání a základním nátěru fasády. V tomto případě se lze obejít bez roštové konstrukce.
POZOR! Připomínáme, že během fugování termopanely je nutné dodržovat příslušné povětrnostní podmínky. Pokud nemáte možnost přečíst si návod kvůli poškození balení, prosím, obraťte se na manažera společnosti nebo si stáhněte návod z této stránky nebo si prohlédněte video návod!!
Technologie montáže termopanely zahrnuje upevnění panelů přímo ke stěnám, ale je třeba předem vyrovnat a natřít fasádu. Stavební latě není třeba používat!
ІІІ. MONTÁŽ EXTERNÍCH ROHŮ
- Příprava základny stěny (musí být suchá, rovná a čistá). Pokud jsou přítomny nějaké nečistoty, je třeba je odstranit (to se týká také bitumenových nebo olejových znečištění).
- Montáž rohu se provádí dvěma způsoby:•Formování rohu ze stěnového termopanelu.
• Použití hotového rohového prvku od výrobce.
Podívejme se na obě metody podrobněji (výkresy lze nalézt v Technickém řešení alb)
1 způsob. Tvorba rohu ze stěnového termopanelu
- Podřezání stěnového termopanelu.
Krojení panelů se provádí na stavebním pozemku. Je třeba předem změřit parametry rohu budovy, která se izoluje, a určit geometrické zvláštnosti fasády.Pomocí stavebního tužky nebo popisovače provedeme označení a provádíme řez dekorativně-ochranné vrstvy (dlaždice) brusným strojem. - Ošetříme povrch stěn základní směsí.
- Označíme úroveň prvního řadu termopanelů pomocí laserové nebo vodní úrovně, přičemž bereme v úvahu specifika objektu.
- Připevníme startovní pozinkovaný profil na označenou úroveň.
- Začátek montáže by měl být prováděn z vnějšího nebo vnitřního rohu.
- Vytváření rohu ze stěnových termopanelů se provádí pomocí stavebního nože, pravítka a pilky. Parametry úhlu by měly být také stanoveny pomocí úhlového pravítka.
- Pomocí úhlové brusky s diamantovým řezným kotoučem o průměru 125 mm a počtem otáček 10000–11000 ot/min provádíme řezy na dlaždici podle předem vyznačených linií.
POZOR! Použití stavebních rukavic a ochranných průhledných brýlí je povinné!
- Na okraj termopanelu nanášíme lepidlo-pěnu (je žádoucí použít celoroční, pokud provádíte montáž v zimě). Odstup od okraje by měl být minimálně 2 cm.
- Tvoříme vnější roh s ohledem na požadované parametry. Po zatření spár nanášíme na spoj dlaždic tmel ve stejné barvě jako dlaždice nebo spára.
Video návod na tvorbu vnějšího rohu ze stěnového termopanelu
Video návod na tvorbu vnějšího rohu ze stěnového termopanelu
Rohový prvek ™Royal Facade je monolitní konstrukce z pěnového nebo extrudovaného polystyrenu s vpravenou dlaždicí, která je řezána pod úhlem 90° nebo 45°.
- Nanášení lepidla-pěny na vnitřní povrch prvku. Nanášíme z pistole vrstvu 1,5 cm, přičemž se od okraje vzdálíme minimálně 50 mm.

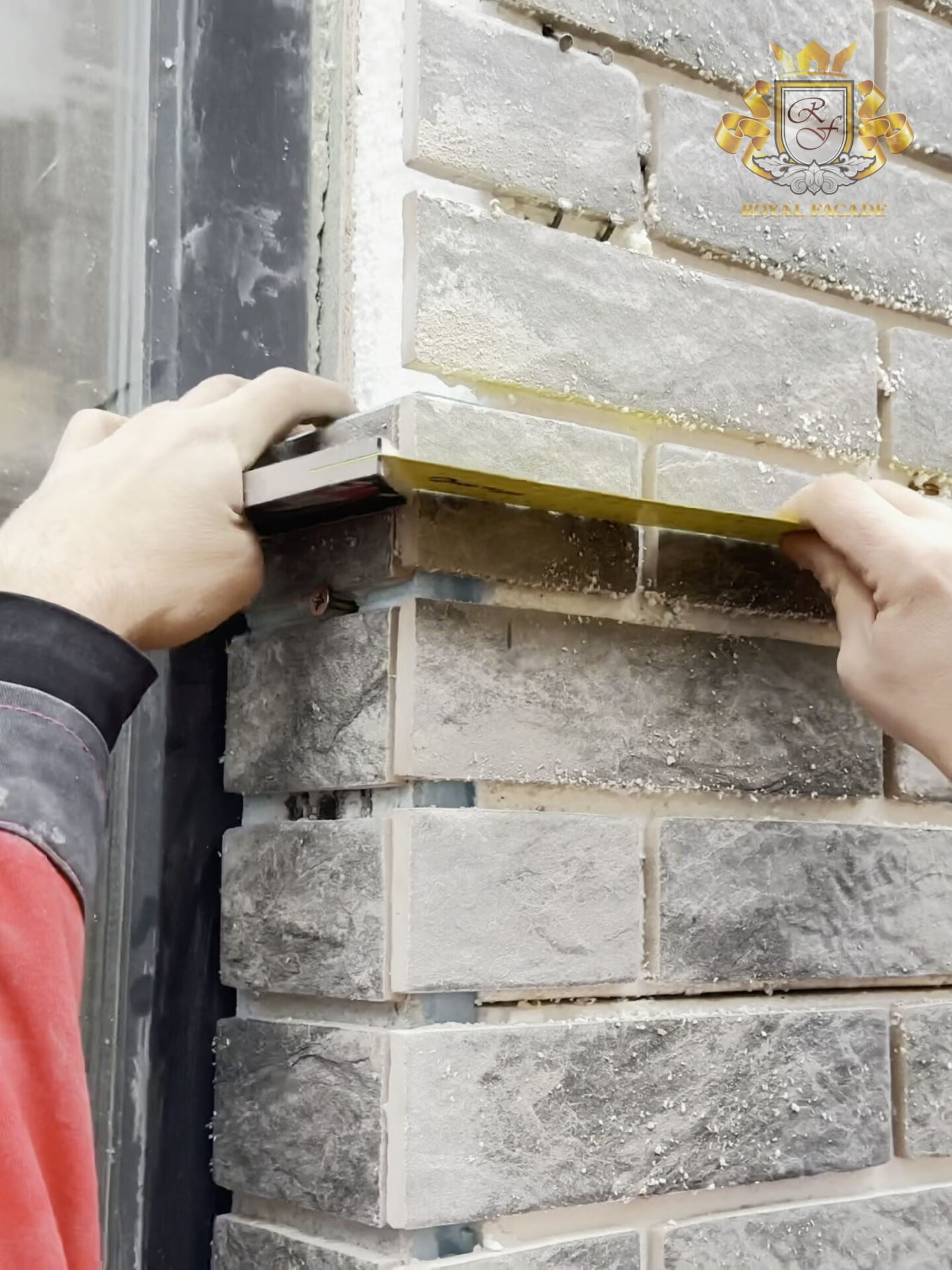

- Přitiskneme k zdi, kontrolujeme horizontální a vertikální úroveň, stejně jako tloušťku spáry mezi dlaždicemi.
- Doporučená spotřeba lepidla-pěny je 1 lahvička na 7 m² plochy fasády. Vezměte prosím na vědomí, že polohu termopanelu lze upravit pouze během 15 minut (za podmínky teploty okolí od -5 do +35 °C, teplota lahvičky nesmí být nižší než 22 °C).
POZOR! Cena za montáž klinkerových termopanely nezahrnuje montáž rohových prvků, okenních parapetů a další dodatečné práce. Proto při výpočtu ceny montáže termopanely je třeba vzít v úvahu celkový rozpočet na zateplení fasády.
- Po ztuhnutí lepidla-pěny je třeba mechanicky upevnit rohový prvek pomocí hmoždinky rychlé montáže.
Takže montáž rohového prvku ™ Royal Facade je nutné provádět v souladu se všemi požadavky na montáž stěnového termopanelu.
IV. ZATEPLENÍ TERMOPANELY: MONTÁŽ OKENNÍHO SKLONU
Neméně důležitým krokem při zateplení fasády klinkerovou dlaždicí je postup montáže okenního sklonu. V tomto případě je důležité provést kvalitní zaměření sklonu, přičemž je třeba brát v úvahu hloubku a šířku okenního otvoru v konkrétní budově. Na základě získaných informací se provádí podřezání stěnového panelu: měření je třeba provádět od okenního profilu k vnitřní části fasádní dlaždice.
Kromě toho má dekorace fasády klinkerovými termopanely a organizace všech okenních sklonů několik důležitých nuancí:
- Při hloubce okenního profilu do 125 mm se formování sklonů provádí s použitím několika prvků.
- Před nanesením lepicí směsi na vrstvu polystyrenu okenního sklonu se doporučuje připravit tuto plochu – používáme struhadlo pro práci s polystyrenem.
- Pro upevnění kovových prvků není možné opomenout šířku budoucí spáry dlaždice.
Ověření správného provedení všech úkolů lze provést pomocí úhloměru a vodováhy.
V. JAK SE MONTUJE TERMOPANEL: SADBA UPEVNĚCÍCH ELEMENTŮ
- Pro dřevěné fasády se používají speciální vruty do dřeva.
- Pro fasády z keramického bloku se používají expanzní hmoždinky.
- Pro betonové, cihlové a kamenné fasády se používají hmoždinky rychlého montáže (rychlomontážní hmoždinka).
- Pro práci s plynosilikátovými fasádami se používají odpovídající kotvy pro plynosilikát.
VІ. SPÁROVÁNÍ SPÁR MEZI DLAŽDICEMI PO DOKONČENÍ ZATEPLENÍ FASÁDY PANELY
Když bylo zateplení domu izolačním materiálem z klinkerových dlaždic dokončeno, po 24 hodinách (po zaschnutí lepidla) je třeba zahájit proces spárování spár. Tento proces je nutné provést nejpozději do 30 dnů po dokončení všech montážních prací. Spárování se doporučuje provádět za teploty vzduchu od +5 do +30 stupňů ve suchém, ideálně zamračeném počasí.
Doporučujeme zhlédnout video návod na spárování spár:
Нanášení spárovací směsi lze provést jedním ze dvou možných způsobů:
- Použití ručního pistole. Po několika hodinách můžete začít formovat spáru pomocí stěrky;
- Spárování polomokrou směsí. Pokud probíhá spárování s přestávkami, je třeba pokrýt zdivo polyetylenovou fólií, aby se chránilo před UV zářením a srážkami.
1 způsob. Spárování polomokrou směsí
NÁSTROJE PRO PRÁCI:
- Rychlová špachtle
- Volitelně: kovový váleček pro perforaci spáry (základna izolantu)
- Kartáč na odstranění zbytků spárovací směsi
- Místo pro přípravu směsi
- Rozprašovač s vodou
- Míchačka na míchání
- Kbelík
- Voda nebo akryl v tekuté formě (vlastnosti míchání s akrylem upřesněte u výrobce)

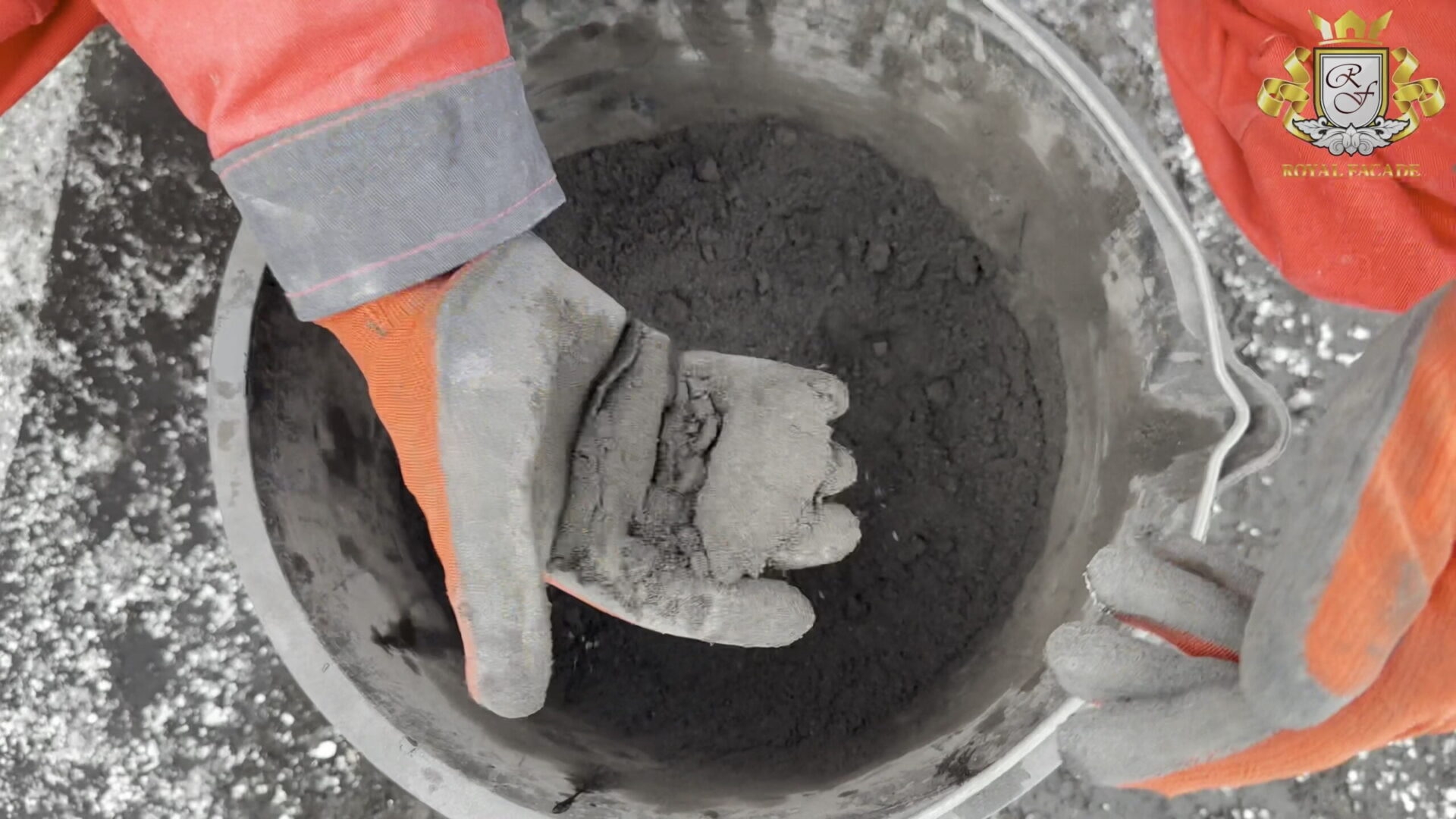

Příprava směsi
Suchá směs se míchá s čistou vodou pokojové teploty, blíže k chladné, podle poměru uvedeného v technických specifikacích. Při sezónních výkyvech teploty se doporučuje místo vody používat latexový roztok pro zlepšení pevnosti, adheze, elasticity, voděodolnosti a atmosférické odolnosti cementových spárovacích hmot. Latexový roztok také snižuje pravděpodobnost vzniku výsalů, výskytu a růstu plísní (houb, mechu).
Získáme homogenní plastickou hmotu s konzistencí “vlhké země”. Při tom suchou směs přidáváme postupně do roztoku. Míchání se musí provádět pomocí míchačky nebo vrtačky s nástavcem.
Montáž fasádních termo panelů svépomocí je možná pouze za podmínky dodržování všech pokynů a doporučení! Nemíchejte směs “od oka”! To může vést k různým odstínům spár na fasádě vašeho domu.
Během míchání zabraňte pěnění a dodržujte technologickou pauzu 5 minut, poté znovu promíchejte před prováděním všech prací. Tuto směs lze používat maximálně 60 minut. Nádoby musí být odolné vůči korozi a čisté. To platí také pro špachtle a další nástroje.
Příprava základu
Základna spáry (pěnový nebo extrudovaný polystyren) se perforuje speciálním válečkem (volitelně). Hloubka spáry musí být minimálně 10 mm. Pokud je hloubka spáry menší, doporučujeme použít spárovací hmotu s akrylovým roztokem místo vody (zvyšuje pevnost spáry).
Spára se předem očistí od nečistot a zbytků polystyrenu. Pokud je okolní teplota vysoká, nebo je silný vítr, průvan, případně pokud je klinker silně savý, doporučujeme zvlhčit zdivo vodou, ale nesmí dojít k vytvoření filmu na povrchu klinkeru.
POZOR! Pokud se do spárovací směsi přidá jiné množství roztoku, může to vést k různým odstínům na fasádě! Mějte na paměti – přidávejte do směsi pouze stejné poměry vody nebo akrylu! Také se snažte nemíchat směs za různých povětrnostních podmínek (přílišné slunce nebo vysoká vlhkost), to by mohlo ovlivnit odstín spár v budoucnosti. Pokud jsou spáry již zpracované a počasí se výrazně změní (např. následující den nebo o týden později), doporučuje se zakrýt fasádu (kde jsou hotové spáry) polyetylenovou fólií až do úplného vyschnutí a vytvrdnutí spár.
Dále se nesmí přidávat voda nebo akryl do roztoku, který byl dříve použit. To by také vedlo ke změně barvy spáry! Do hotového roztoku by se neměly přidávat žádné jiné cizí přísady nebo příměsi!

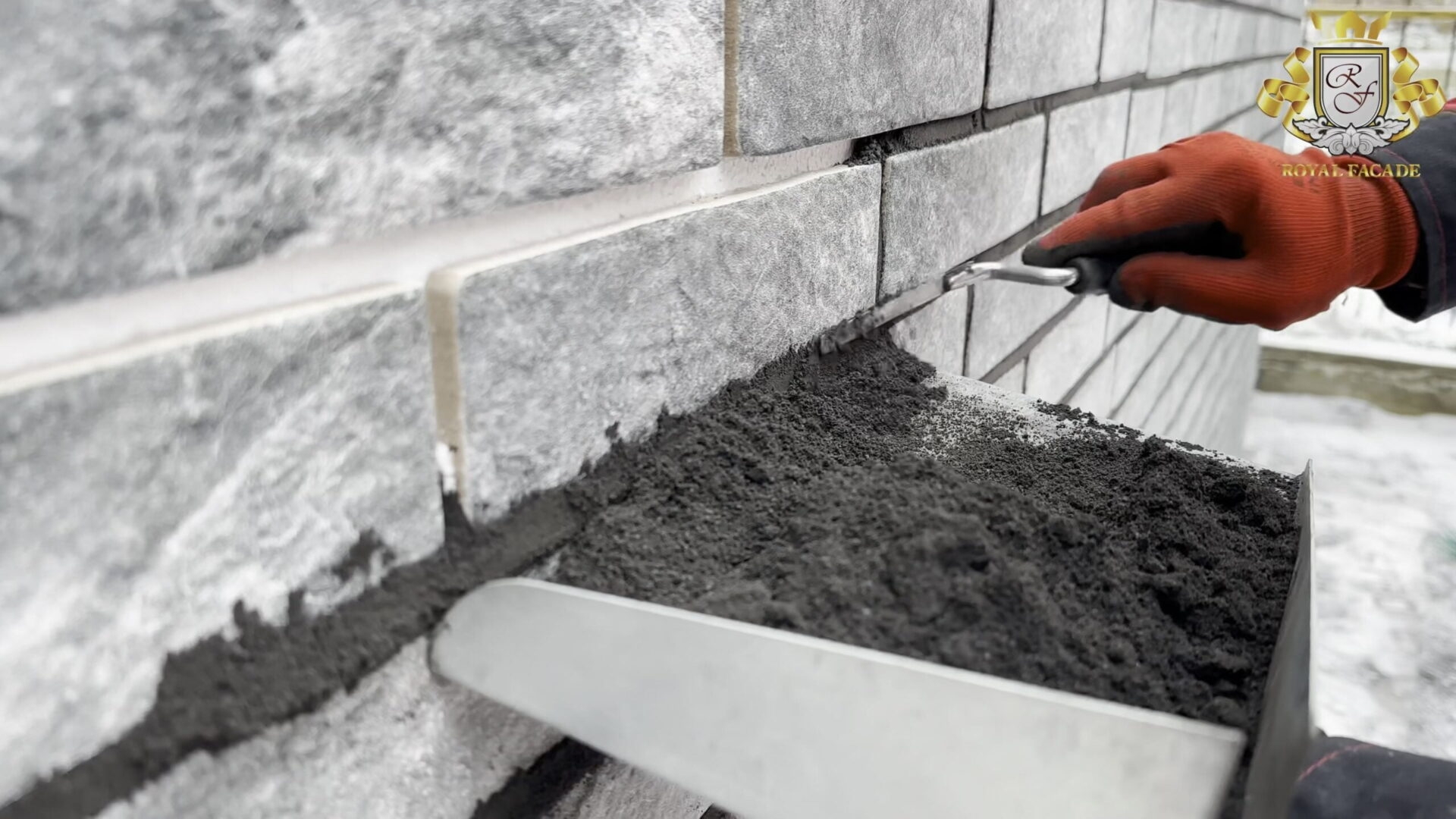

Aplikace
Pokud je hloubka spáry běžná, nanášíme směs ve dvou vrstvách „mokré na mokré“ a následně se provádí vtlačení.
Směs rovnoměrně rozložíme ve spárách, což zaručuje jednotnou texturu a barevnou škálu po zaschnutí a vytvrzení směsi.

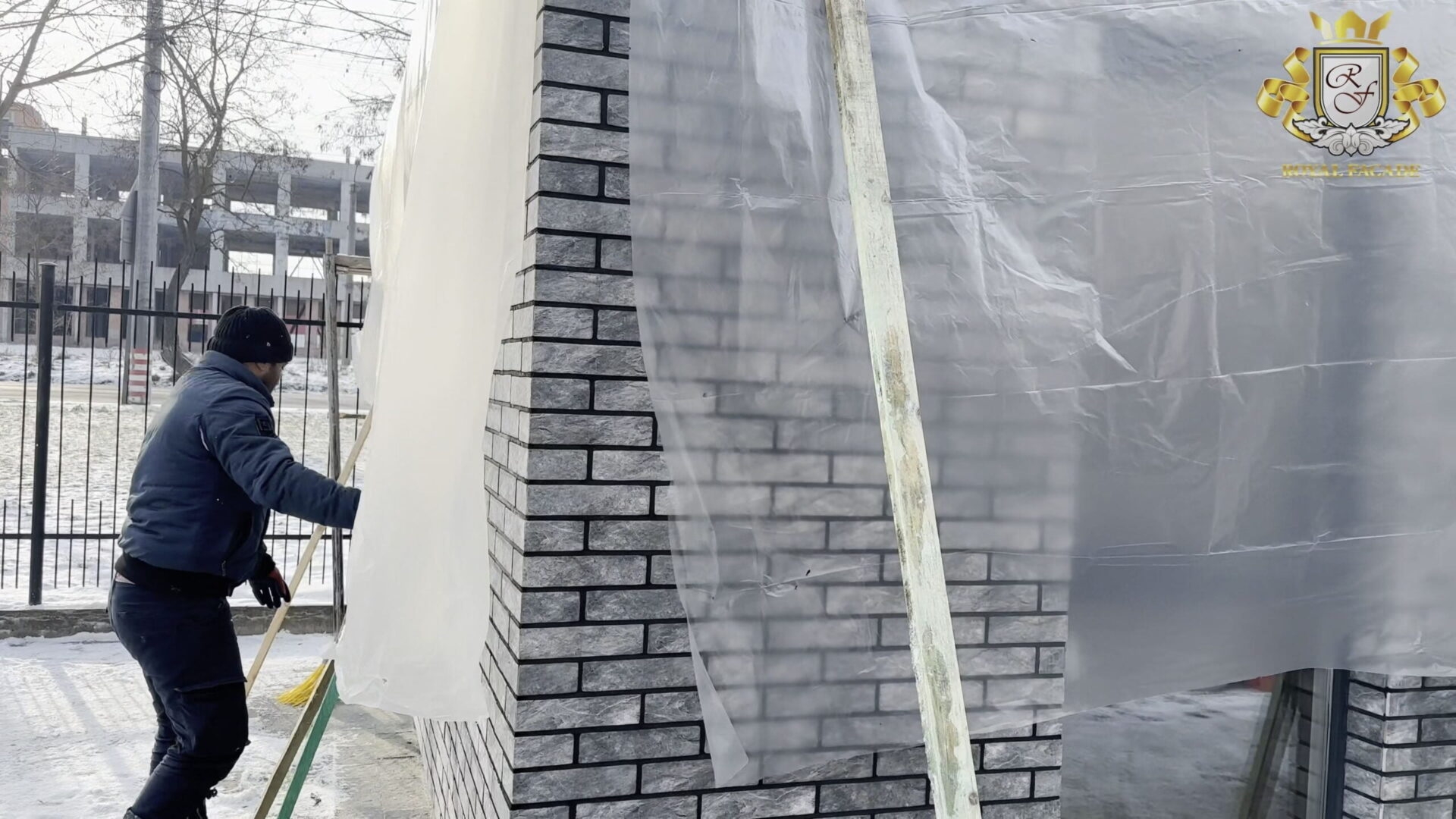

Pokud při spárování nastanou přestávky, je nutné zdivo zakrýt. Doporučuje se chránit spáry před průvanem, UV zářením a mrazem pomocí polyetylénové fólie, jak bylo zmíněno výše.
2 způsob. Vyplňování spár pomocí ruční pistole
NÁŘADÍ K PRÁCI:
- Pistole, pomocí které se nanáší (vytlačuje) směs
- Stavební špachtle
- Směs na vyplňování a spárování spár
Příprava podkladu fasády se provádí podle požadavků normy DSTU-N BA.3.1-23: 2013 a DSTU-N B V.2.6-212: 2016 (Státní Standard Ukrajiny).
Zkontrolujeme spáry a v případě potřeby je očistíme od zbytků polystyrenu a lepidla.
Spáru předem očistíme od nečistot a zbytků pěnového polystyrenu. Pokud je okolní teplota vysoká nebo je silný vítr, průvan, či pokud klinker silně absorbuje tekutinu, doporučujeme zvlhčit zdivo vodou, ale dbát na to, aby se na povrchu klinkeru nevytvořil film.
Vyhněte se nadměrnému dávkování tekutiny ve směsi – mohlo by to vést k praskání spár a zhoršení hydrofobních vlastností směsi.
Nanášení směsi se provádí pomocí speciální ruční pistole. Směs by měla ze spáry mírně vystupovat. Po jedné až dvou hodinách lze tvarovat spáru špachtlí (vezměte na vědomí, že směs by měla mít konzistenci suchého písku a povrch by měl být zcela suchý).
Proces schnutí trvá přibližně 3 hodiny, ale závisí na savosti podkladu dlaždice a teplotě okolního prostředí. Po zaschnutí směsi je třeba odstranit její zbytky.
Nepřidávejte vodu do směsi během jejího použití, protože to může způsobit změnu odstínu.
Pokud si všimnete ztráty pohyblivosti směsi, obnovte ji opětovným promícháním (bez přidání vody).
Pokud se spárovací směs (hotový roztok) dostane na dlaždici, v žádném případě ji neodstraňujte ihned z povrchu. Zbytky odstraňte až po úplném zaschnutí a otřete je suchým hadříkem.
Po dokončení prací a úplném zaschnutí můžete očistit povrch, který se zašpinil, vlhkým hadříkem.
POZOR! Pokud do spárovací směsi přidáte rozdílné množství roztoku, výsledkem mohou být odlišné odstíny na fasádě. Přidávejte proto pouze stejné poměry vody nebo akrylu do směsi! Také se vyhněte míchání směsi za různého počasí (při vysokých teplotách nebo zvýšené vlhkosti), protože to může ovlivnit odstín spár v budoucnu. V případě náhlých změn počasí po dokončení spár doporučujeme zakrýt fasádu (kde jsou dokončené spáry) polyethylenovou fólií, dokud švy zcela nezaschnou a neztvrdnou.
Nepřidávejte vodu nebo akrylát do již použitého roztoku, protože to také způsobí změnu barvy mezi spárami! Přidávání cizích přísad a aditiv do hotového roztoku se rovněž nedoporučuje!
Zatvrdnutí směsi trvá až tři týdny! Kontrolovat pevnost směsi dříve může poškodit hotové spáry!
Jak odstranit soli ze spár?
Pokud dojde k porušení technologie spárování, což vede ke vzniku výkvětů, je třeba použít následující prostředky:
- Čistič výkvětů SikaSikagard-S(s návodem na obalu nebo na odkazu).
- Po odstranění solí z fasády lze mezi spárami nanést hydrofobní přípravek SikaSikagard-71 W Pro .
STÁHNOUT POMOCNÉ MATERIÁLY
Technický katalog řešení systému fasádních termopanelů s klinkerovou dlažbou ™ROYAL FACADE
Návod na montáž klinkerových termopanelů ™ROYAL FACADE
